Industrial Automation · 2 Tracks · Year 3–4 EE

เรียนรู้ PLC Automation
แบบ Step-by-Step

คู่มือฉบับภาษาไทย ครอบคลุม PLC สอง Brand ที่นิยมมากที่สุดในประเทศไทย — Mitsubishi FX5U และ Omron CP1L/CP2E พร้อม HMI, PID, Modbus, ตัวควบคุมอุณหภูมิ และ SCADA — สำหรับนิสิตวิศวกรรมไฟฟ้าและอิเล็กทรอนิกส์ มหาวิทยาลัยอุบลราชธานี

📦 13 บทเรียน · 2 Tracks 🎥 12+ วิดีโอ 📄 40+ เอกสาร 🖼️ 96+ รูปประกอบ

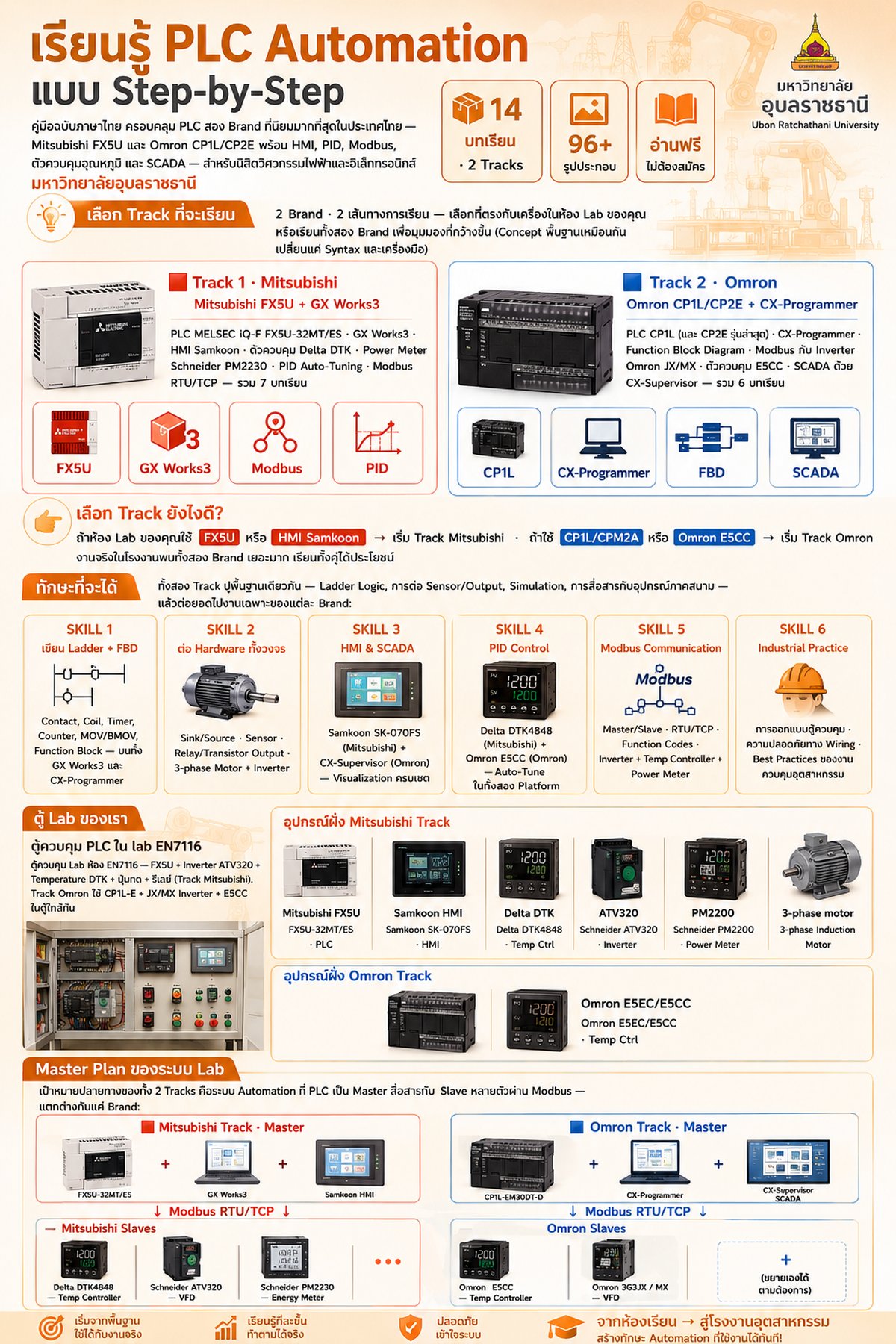

PLC Automation — สรุปภาพรวมบทเรียน 2 แทร็ก

📋 ภาพสรุปบทเรียน 2 แทร็ก (Mitsubishi + Omron) — คลิกเพื่อดูขนาดใหญ่

เลือก Track ที่จะเรียน

2 Brand · 2 เส้นทางการเรียน — เลือกที่ตรงกับเครื่องในห้อง Lab ของคุณ หรือเรียนทั้งสอง Brand เพื่อมุมมองที่กว้างขึ้น (Concept พื้นฐานเหมือนกัน เปลี่ยนแค่ Syntax และเครื่องมือ)

🟥 Track 1 · Mitsubishi
Mitsubishi FX5U + GX Works3
PLC MELSEC iQ-F FX5U-32MT/ES · GX Works3 · HMI Samkoon · ตัวควบคุม Delta DTK · Power Meter Schneider PM2230 · PID Auto-Tuning · Modbus RTU/TCP — รวม 7 บทเรียน
FX5U GX Works3 Modbus PID
🟦 Track 2 · Omron
Omron CP1L/CP2E + CX-Programmer
PLC CP1L (และ CP2E รุ่นล่าสุด) · CX-Programmer · Function Block Diagram · Modbus กับ Inverter Omron JX/MX · ตัวควบคุม E5CC · SCADA ด้วย CX-Supervisor — รวม 6 บทเรียน
CP1L CX-Programmer FBD SCADA
เลือก Track ยังไงดี? ถ้าห้อง Lab ของคุณใช้ FX5U หรือ HMI Samkoon → เริ่ม Track Mitsubishi · ถ้าใช้ CP1L/CPM2A หรือ Omron E5CC → เริ่ม Track Omron · งานจริงในโรงงานพบทั้งสอง Brand เยอะมาก เรียนทั้งคู่ได้ประโยชน์

ทักษะที่จะได้

ทั้งสอง Track ปูพื้นฐานเดียวกัน — Ladder Logic, การต่อ Sensor/Output, Simulation, การสื่อสารกับอุปกรณ์ภาคสนาม — แล้วต่อยอดไปงานเฉพาะของแต่ละ Brand:

SKILL 1
เขียน Ladder + FBD
Contact, Coil, Timer, Counter, MOV/BMOV, Function Block — บนทั้ง GX Works3 และ CX-Programmer
SKILL 2
ต่อ Hardware ทั้งวงจร
Sink/Source · Sensor · Relay/Transistor Output · 3-phase Motor + Inverter
SKILL 3
HMI & SCADA
Samkoon SK-070FS (Mitsubishi) + CX-Supervisor (Omron) — Visualization ครบเซต
SKILL 4
PID Control
Delta DTK4848 (Mitsubishi) + Omron E5CC (Omron) — Auto-Tune ในทั้งสอง Platform
SKILL 5
Modbus Communication
Master/Slave · RTU/TCP · Function Codes · Inverter + Temp Controller + Power Meter
SKILL 6
Industrial Practice
การออกแบบตู้ควบคุม · ความปลอดภัยทาง Wiring · Best Practices ของงานควบคุมอุตสาหกรรม

ตู้ Lab ของเรา

ตู้ควบคุม PLC ใน lab EN7116
ตู้ควบคุม Lab ห้อง EN7116 — FX5U + Inverter ATV320 + Temperature DTK + ปุ่มกด + รีเลย์ (Track Mitsubishi). Track Omron ใช้ CP1L-E + JX/MX Inverter + E5CC ในตู้ใกล้กัน

อุปกรณ์ฝั่ง Mitsubishi Track

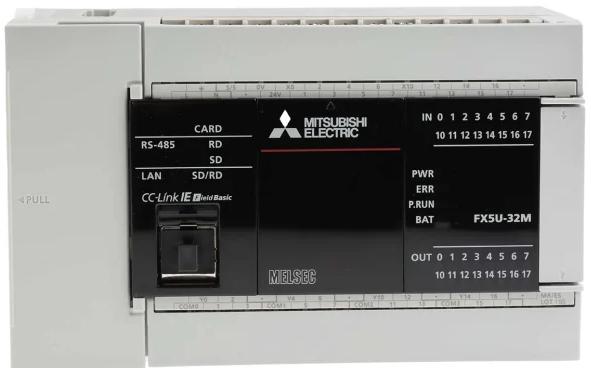

Mitsubishi FX5U
FX5U-32MT/ES · PLC

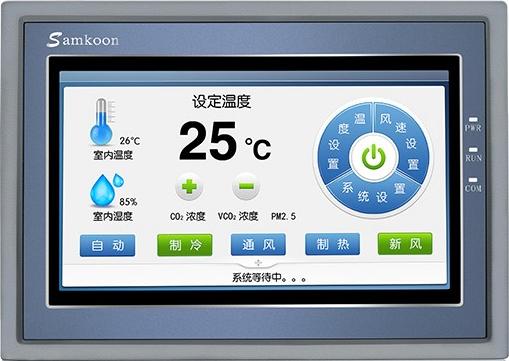

Samkoon HMI
Samkoon SK-070FS · HMI

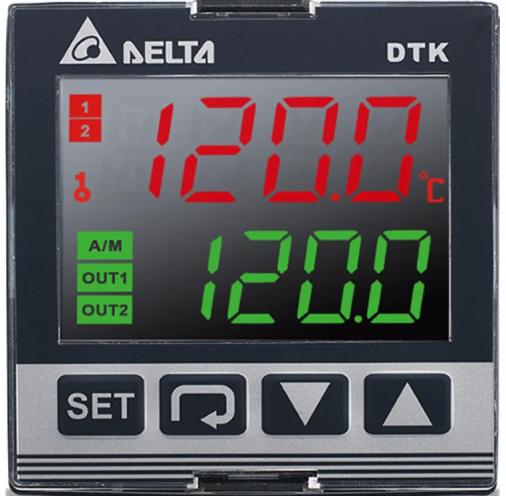

Delta DTK
Delta DTK4848 · Temp Ctrl

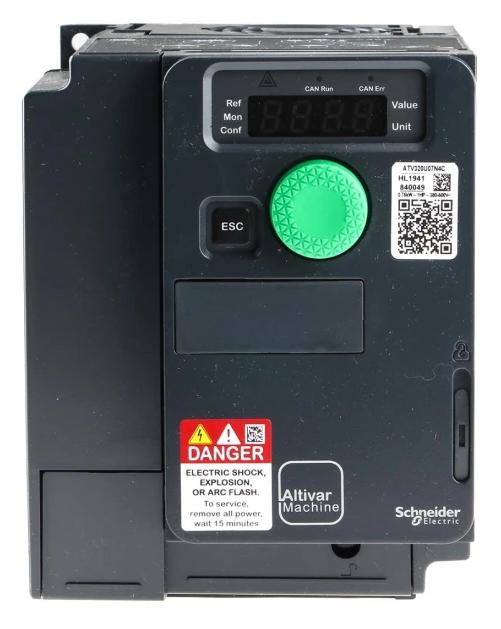

ATV320
Schneider ATV320 · Inverter

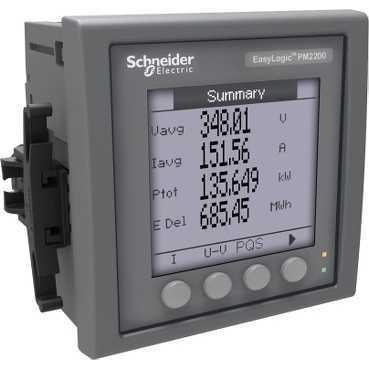

PM2200
Schneider PM2200 · Power Meter

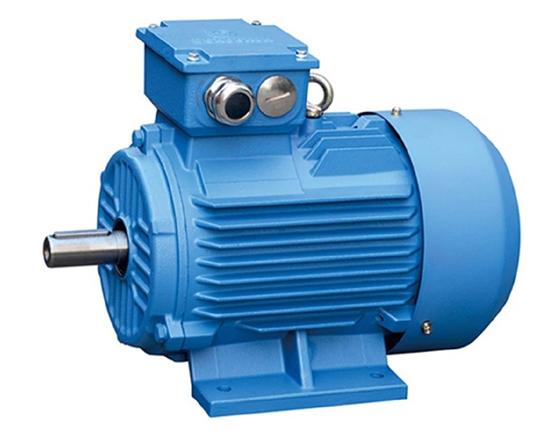

3-phase motor
3-phase Induction Motor

อุปกรณ์ฝั่ง Omron Track

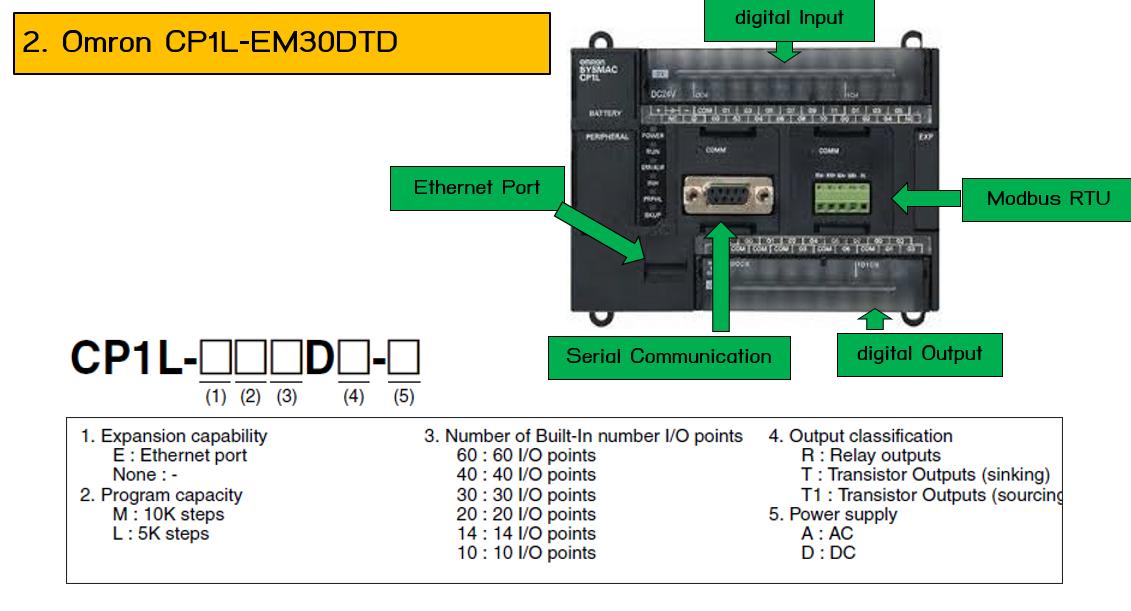

Omron CP1L
Omron CP1L-EM30DT-D · PLC

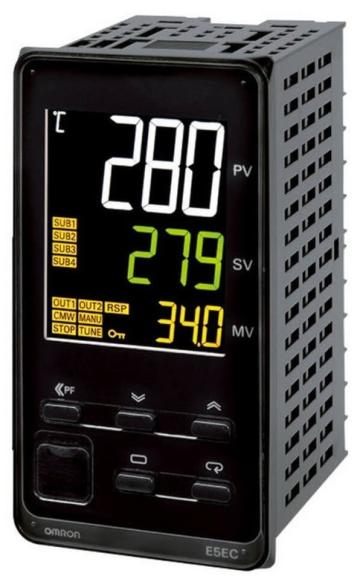

Omron E5EC/E5CC
Omron E5EC/E5CC · Temp Ctrl

Master Plan ของระบบ Lab

เป้าหมายปลายทางของทั้ง 2 Tracks คือระบบ Automation ที่ PLC เป็น Master สื่อสารกับ Slave หลายตัวผ่าน Modbus — แตกต่างกันแค่ Brand:

🟥 Mitsubishi Track · Master

  • FX5U-32MT/ES
  • + GX Works3
  • + Samkoon HMI

🟦 Omron Track · Master

  • CP1L-EM30DT-D
  • + CX-Programmer
  • + CX-Supervisor SCADA
↓ Modbus RTU/TCP ↓

Mitsubishi Slaves

  • Delta DTK4848 — Temp Controller
  • Schneider ATV320 — VFD
  • Schneider PM2230 — Energy Meter

Omron Slaves

  • Omron E5CC — Temp Controller
  • Omron 3G3JX / MX — VFD
  • (ขยายเองได้ตามต้องการ)

ก่อนเริ่ม — สิ่งที่ต้องเตรียม

ซอฟต์แวร์

  1. GX Works3 ดาวน์โหลดจากเว็บไซต์ Mitsubishi Electric — เป็น IDE หลักสำหรับเขียน Ladder/FBD/ST บน FX5U
    ต้องลงทะเบียน MyMitsubishi
  2. GX Simulator (มาพร้อม GX Works3) ใช้จำลองการทำงานของ PLC โดยไม่ต้องมี Hardware จริง — เหมาะสำหรับการเรียนรู้และทดสอบโปรแกรม
  3. Samkoon HMI Editor M05 ดาวน์โหลดจาก samkoon.com.cn — ใช้ออกแบบหน้าจอสำหรับ SK-070FS
  4. CX-Programmer (Omron) Omron Track จำเป็นถ้าจะเรียน Omron Track (O02–O07) — ดาวน์โหลด CX-One Trial + CX-Supervisor Developer Trial จาก Omron Industrial Automation

ฮาร์ดแวร์ในห้องปฏิบัติการ

Trackรายการรุ่น
🟥 MitsubishiPLCMitsubishi FX5U-32MT/ES
🟥 MitsubishiHMI Touch ScreenSamkoon SK-070FS
🟥 MitsubishiTemperature ControllerDelta DTK4848
🟥 MitsubishiAC InverterSchneider Altivar ATV320
🟥 MitsubishiPower MeterSchneider PowerLogic PM2230
🟦 OmronPLCOmron CP1L-EM30DT-D (และ CP2E รุ่นใหม่)
🟦 OmronTemperature ControllerOmron E5CC / E5EC-QR2ASM
🟦 OmronAC InverterOmron 3G3JX / 3G3MX
ทั่วไปInductive ProximityLJ18A3-8-Z/BX (NPN, NO 8mm)
ทั่วไปPhotoelectric SensorOMRON E3JK-R4M1 (Retroreflective)
เคล็ดลับสำหรับนิสิตที่เพิ่งเริ่ม ถ้ายังไม่เคยเขียน PLC มาก่อน เริ่มจาก M01 (Mitsubishi) หรือ O01 (Omron) แล้วลองจำลองตัวอย่าง Star–Delta Motor Start ใน M04 — GX Simulator ก่อนต่อ Hardware จริง — จะช่วยให้เข้าใจ Logic ก่อนที่จะกังวลเรื่องสายไฟ
คู่มือนี้สร้างมาจาก เอกสารอบรม FX5U โดย อ. ผดุง กิจแสวง · ตำรา PLC โดย อ. อุทัย · ใบงาน Workshop PLC + FBD Temperature ของภาควิชา EE/UBU · คู่มือ Omron CP1L/CP2E/CPM2A · ตำรา CX-Supervisor · และคู่มือผู้ผลิตจาก Mitsubishi, Omron, Schneider, Delta, Samkoon
ดูเอกสารต้นฉบับทั้งหมดได้ที่ หน้าเอกสารอ้างอิง

การใช้คู่มือนี้

คู่มือเป็นเว็บไซต์ static — ไม่ต้องติดตั้งอะไร เพียงเปิด index.html ด้วยเบราว์เซอร์ใดก็ได้ ไฟล์ทั้งหมด (PDF, วิดีโอ, รูปประกอบ) อยู่ในโฟลเดอร์ PLC project/ และ images/ ติดมาเรียบร้อย
