แท็บ Memory

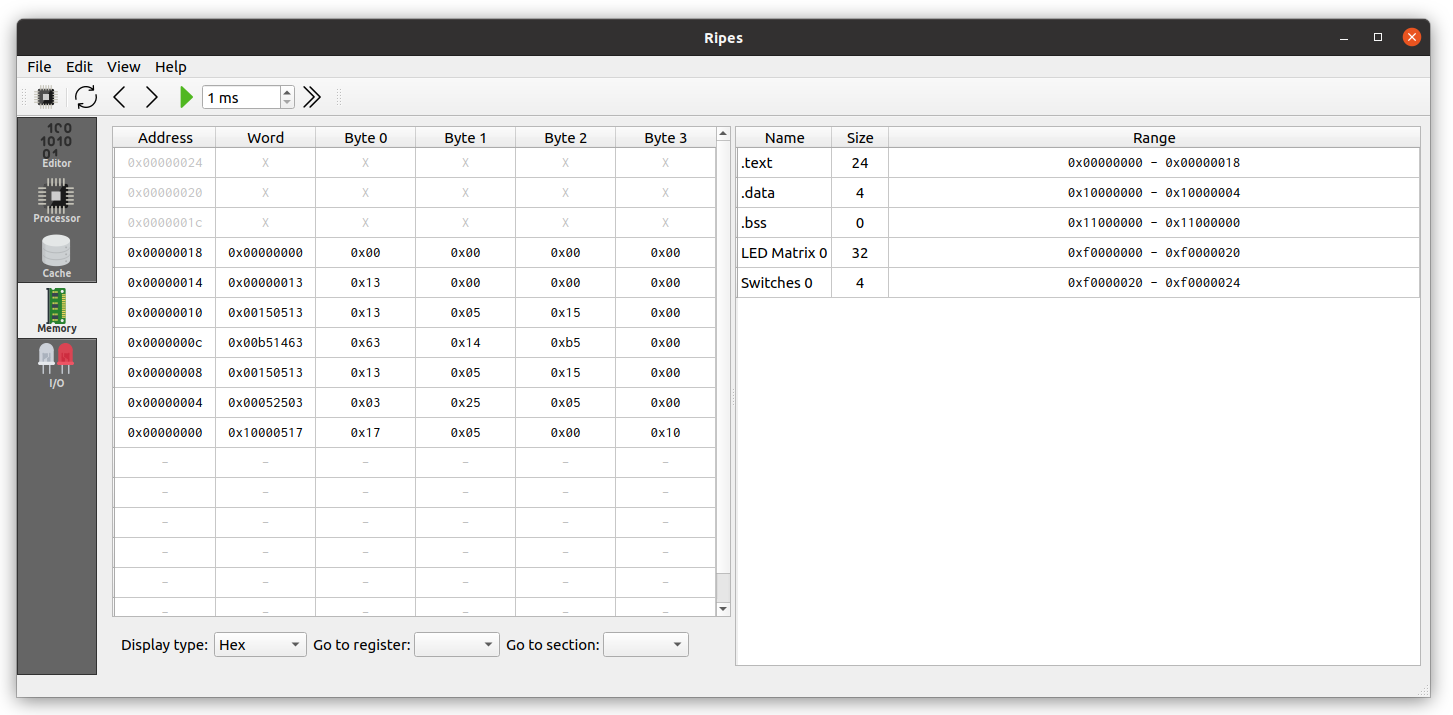

หน้าจอที่ใช้สำรวจ address space ทั้งหมดของ CPU — เห็นทั้ง code segment, data segment และค่าที่โปรแกรมเขียนไว้ในหน่วยความจำ

วิธีอ่านตาราง Memory

แท็บ Memory แสดงค่าในหน่วยความจำเป็นตาราง โดยแต่ละแถวคือ 1 word (4 bytes) ของหน่วยความจำ คอลัมน์ที่สำคัญ:

• Address — ที่อยู่ของ word นั้น (แสดงเป็น hex)
• Value — ค่าที่เก็บอยู่ ปรับเลขฐานการแสดงผลได้

วิธีนำทางในหน่วยความจำ

หน่วยความจำมีขนาดใหญ่ การ scroll หา address ที่ต้องการอาจใช้เวลานาน Ripes จึงมีปุ่มช่วยนำทาง:

• Scrolling — เลื่อนขึ้นลงเพื่อดูพื้นที่ใกล้เคียง
• Go to register — กระโดดไปยัง address ที่เก็บอยู่ใน register ที่เลือก เหมาะมากเมื่อต้องการดู array ที่ pointer ใน a0 หรือ sp ชี้อยู่
• Go to section — กระโดดไปยังจุดเริ่มต้นของ segment ต่าง ๆ ในโปรแกรม
  • .text — Code segment (คำสั่งของโปรแกรม)
  • .data — Static data (ตัวแปร global ที่มีค่าเริ่มต้น)
  • .bss — Uninitialized static data
  • Address... — กระโดดไปยัง address ที่ระบุเอง

การ Reset และผลต่อหน่วยความจำ

เทคนิคการ Debug ผ่านแท็บ Memory

แท็บ Memory เป็นเครื่องมือ debug ที่ทรงพลังมาก ตัวอย่างการใช้:

1. เมื่อโปรแกรมมีตัวแปร global อยู่ใน .data — ใช้ Go to section → .data เพื่อดูว่าค่าถูกอัปเดตตรงตามที่คาดหวังหรือไม่
2. เมื่อโปรแกรมใช้ stack (เช่นเรียก function) — ใช้ Go to register → sp เพื่อดูค่าใน stack frame ปัจจุบัน
3. เมื่อโปรแกรมจัดการ array — โหลด address เริ่มต้นของ array ใน register แล้วใช้ Go to register เพื่อดูข้อมูล array ทั้งก้อน

ตัวอย่างการอ่าน .text segment

หากโหลดโปรแกรม factorial และไปยัง .text segment คุณจะเห็น:

Address     Value (hex)    Instruction
0x00000000  0x00002517     lw   a0, 0x2(zero)  ; lw a0, argument
0x00000004  0x008000ef     jal  ra, 8         ; jal ra, fact
...

โดยแต่ละ 4 bytes คือ 1 คำสั่ง 32-bit ตามสถาปัตยกรรม RV32I
