แท็บ Cache

เครื่องมือจำลอง L1 cache ทั้งฝั่ง data (L1D) และ instruction (L1I) สามารถปรับแต่งโครงสร้าง cache และวิเคราะห์ผลกระทบต่อประสิทธิภาพได้

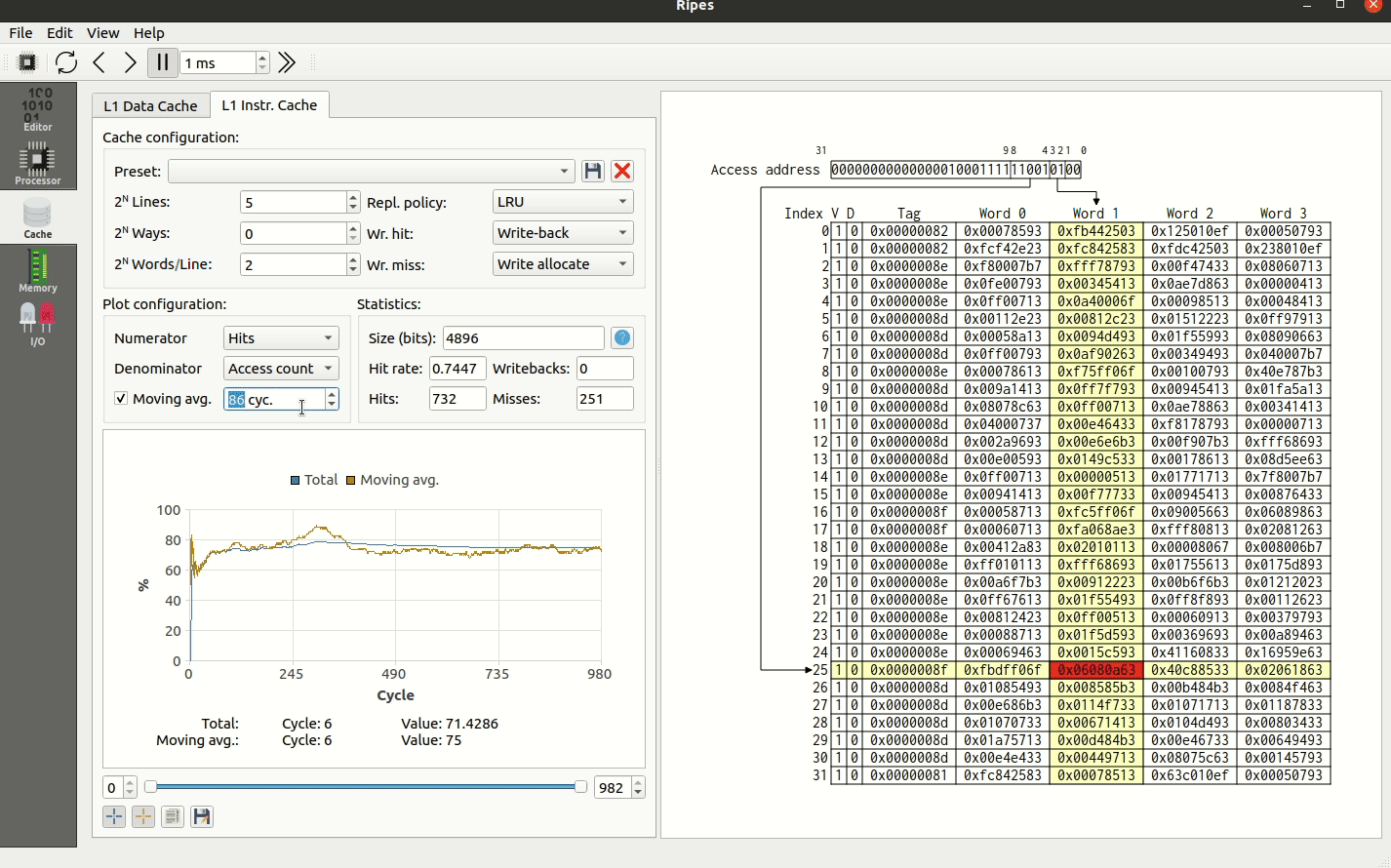

Cache animation — ภาพเคลื่อนไหวแสดงการ access cache

หลักการทำงาน

แท็บ Cache ของ Ripes ทำงานในแบบ trace-based simulation — ตัว processor model จะ ไม่ เข้าถึง cache โดยตรง แต่ตัว cache simulator จะดู memory access ของ CPU ทุก cycle แล้วนำมาจำลองการทำงานของ cache

ข้อจำกัดที่ต้องเข้าใจ

Ripes ไม่ จำลอง cache access latency ดังนั้นไม่สามารถบอก execution time ที่แท้จริงได้
บอกได้แค่ hit rate, miss rate, writeback rate
แม้ตั้ง write-back policy ค่าที่ "dirty" ใน cache จะปรากฏใน memory view ด้วยเสมอ (Ripes เขียนทุก write ลง main memory)

เคล็ดลับ สำหรับการเรียนเรื่อง cache แนะนำให้ใช้ Single Cycle processor เพราะ pipelined processor อาจ stall ระหว่าง memory access ซึ่งจะทำให้นับ memory access เกินจริง

การตั้งค่า Cache

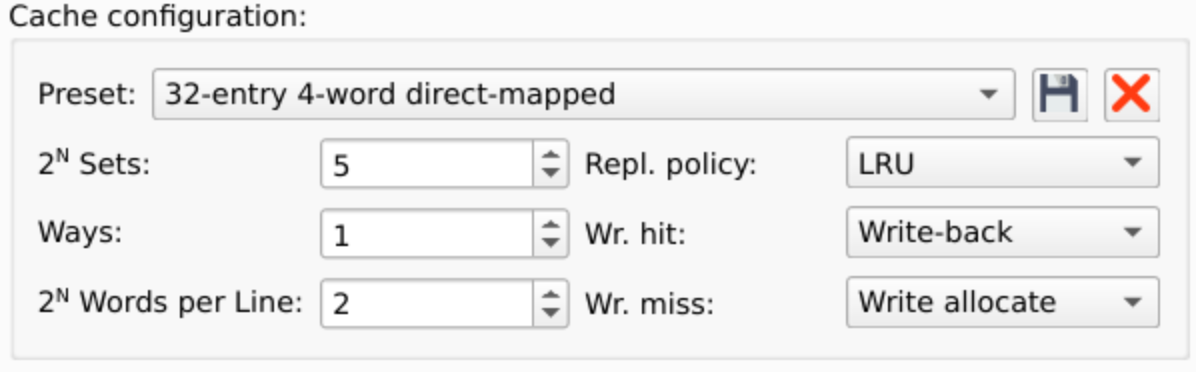

Cache configuration — หน้าจอตั้งค่า cache

พารามิเตอร์	ความหมาย	หน่วย
Ways	Associativity ของ cache (เก็บเป็น power of 2) `ways=0` → 1-way (direct mapped) `ways=1` → 2-way set associative `ways=2` → 4-way set associative	เลขชี้กำลังของ 2
Sets	จำนวน cache set กำหนดขนาดของ index field	เลขชี้กำลังของ 2
Words per Line	จำนวน word ในแต่ละ cache line กำหนดขนาดของ word offset	เลขชี้กำลังของ 2
Wr. hit / Wr. miss	Cache write policy เช่น write-through, write-back, write-allocate, no-write-allocate	—
Repl. policy	Replacement policy เช่น LRU, Random	—

นอกจากนี้มี preset ที่กำหนดมาให้ใช้ทันที และยังสามารถบันทึก preset ของตัวเองได้

การอ่าน Cache View

Cache sets — คั่นด้วยเส้น ทึบ แต่ละแถวมี index ของ set
Cache ways — อยู่ภายในแต่ละ set คั่นกันด้วยเส้น ประ

โดยปกติแบบเรียนจะวาด set-associative cache เป็นตารางแยกตาม way Ripes ใช้รูปแบบที่เทียบเท่ากันแต่รวมเป็นตารางเดียว:

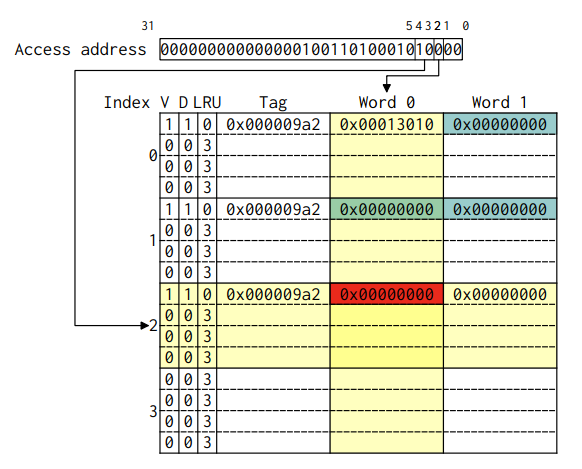

Cache way explanation — การเทียบรูปแบบที่ Ripes ใช้กับรูปแบบแบบเรียนทั่วไป

คอลัมน์ใน Cache View

V — Valid bit (cache line นี้มีข้อมูล valid หรือไม่)
D — Dirty bit (cache line นี้ถูกเขียน โดยใช้ write-back policy หรือไม่)
LRU — แสดงเมื่อ ways > 0 และใช้ LRU policy ค่ายิ่งสูง = ใกล้ถูก evict
Tag — ค่า tag ของ cache line
Word # — ข้อมูลที่ cache เก็บไว้

การอ่าน Highlight

เมื่อ cache ถูก access — แถวของ set และคอลัมน์ของ word จะ highlight สีเหลือง
สีเขียว = cache hit
สีแดง = cache miss
สีฟ้า = ค่าที่ dirty (เมื่อใช้ write-back policy)
เลื่อนเมาส์บน word เพื่อดู physical address
คลิกบน word เพื่อกระโดดไปยัง memory tab ที่ address นั้น

สถิติและกราฟ Cache

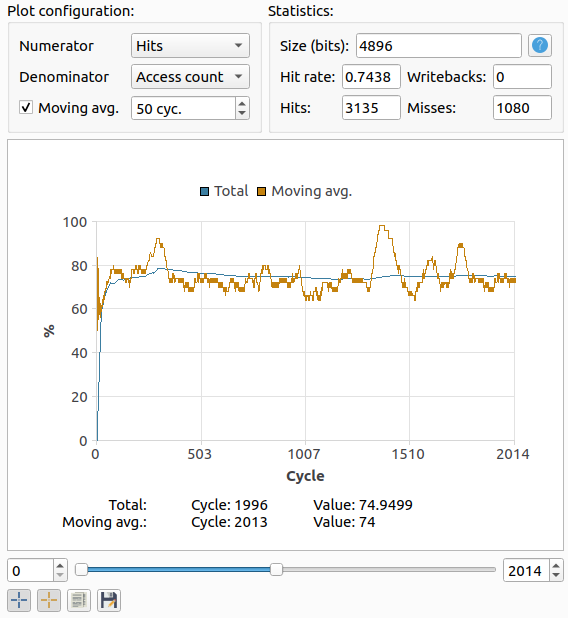

Cache plot — กราฟแสดง cache statistics แบบ real-time

Ripes บันทึกข้อมูลทุก cycle:

Writes — จำนวนครั้งที่ access cache เพื่อเขียน
Reads — จำนวนครั้งที่ access cache เพื่ออ่าน
Hits / Misses — จำนวน hit/miss ทั้งหมด
Writebacks — จำนวนครั้งที่ cache line ถูก write กลับเข้า memory
Access count — จำนวน access ทั้งหมด (= reads + writes)

เลือก Numerator และ Denominator เพื่อ plot อัตราส่วน เช่น เลือก Hits/Access count จะได้ hit rate ตามเวลา

ตัวอย่าง: ผลของการเลือก Cache แบบต่าง ๆ

โปรแกรมตัวอย่างที่ access memory ด้วย stride เฉพาะ:

.data
stride:          .word   512   # ก้าวกระโดดทีละกี่ word
accessesPerTurn: .word   2
turns:           .word   128
baseAddress:     .word   4096

.text
cacheLoop:
        lw      a6, turns
        lw      a7, baseAddress
        lw      a2, stride
        lw      a0, accessesPerTurn
        # ... (วน access memory ตาม stride)

ลองที่ 1: 32-entry 4-word direct mapped cache

เปิด Memory tab แล้วเลือก preset "32-entry 4-word direct mapped cache"
กด Run
ได้ hit rate = 0.01154 (ต่ำมาก!)

เหตุผล: stride = 512 word ทำให้ทุก access map ลง set เดียวกัน เกิด conflict miss ทุกครั้ง

ลองที่ 2: 32-entry 4-word 2-way set associative

เปลี่ยน preset เป็น "32-entry 4-word 2-way set associative" (ขนาด cache เท่าเดิม!)
กด Run
ได้ hit rate = 0.9885 (สูงมาก!)

เหตุผล: ทั้ง 2 address ที่ access สามารถอยู่ใน 2 way ของ set เดียวกันได้ ไม่มี conflict miss

บทเรียน ขนาด cache เท่ากันแต่ associativity ต่างกัน → hit rate ต่างกันมาก! นี่คือเหตุผลที่ CPU จริงเลือกใช้ set-associative cache ในระดับ L1/L2
